Вернуться Мебель и коммуникации в лаборатории: как все правильно совместить

Планировка лаборатории — это не просто расстановка мебели. От того, как расположены рабочие места, где находятся точки подключения и как организованы потоки, зависят три главных фактора.

1. Безопасность персонала. Если вытяжной шкаф стоит далеко от воздуховода, а розетки — в зоне досягаемости воды, риск аварийных ситуаций возрастает.
2. Эффективность работы. Когда лаборанту приходится тянуться за реактивом или ходить через всю лабораторию к мойке, время на рутинные операции увеличивается.
3. Стоимость эксплуатации. Неправильно спроектированные коммуникации приводят к переделкам, а иногда — к полной перестановке мебели уже после монтажа.

Именно поэтому проектирование лаборатории должно начинаться с согласования всех инженерных систем — до того, как мебель будет изготовлена и привезена.

В лаборатории есть несколько систем, которые нужно учесть при расстановке мебели.

Вентиляция

Вытяжные шкафы, зонты и общеобменная вентиляция — это особое оборудование. Вытяжной шкаф требует подключения к воздуховоду с определенным расходом воздуха. Если шкаф планируется в центре помещения, а воздуховод проходит только по периметру, придется тянуть дополнительную ветку. Важно заранее определить, сколько вытяжных шкафов будет в лаборатории, где они будут стоять и какова требуемая производительность вентиляции.

Водоснабжение и канализация

Мойки и столы-мойки требуют подвода воды и слива. Если мойка стоит далеко от стояка, потребуется дополнительная разводка. Для островных столов с мойками канализация часто прокладывается под полом, что крайне желательно предусмотреть на этапе строительства.

Электроснабжение

Лабораторное оборудование потребляет много энергии. Важно рассчитать нагрузку на каждую линию, определить количество розеток и их расположение. Розетки должны быть в зоне досягаемости, но не в местах, где возможен контакт с водой или реагентами.

Газоснабжение

Если в лаборатории используются газовые горелки или другое оборудование, подключенное к газу, необходимо предусмотреть газовые краны и магистрали. Они также должны быть согласованы с расстановкой мебели.

Практика показывает, что чаще всего проблемы возникают из-за типичных ошибок.

• Розетки за шкафами. Если розетка расположена за высоким шкафом или в нише, до нее невозможно добраться. В результате приходится использовать удлинители, которые создают риск на рабочем месте.
• Краны вне зоны досягаемости. Кран для воды или газа, расположенный слишком высоко или в неудобном месте, заставляет лаборанта тянуться или использовать подставки. Это небезопасно и неудобно.
• Воздуховод мешает открыть дверцу. Если вытяжной шкаф стоит вплотную к стене с воздуховодом, дверца может не открываться полностью. Это ограничивает доступ к рабочей камере и снижает эффективность работы.
• Конфликт между мойкой и электрикой. Розетки рядом с мойкой — это риск короткого замыкания. Все электрические точки должны быть на безопасном расстоянии от источников воды.

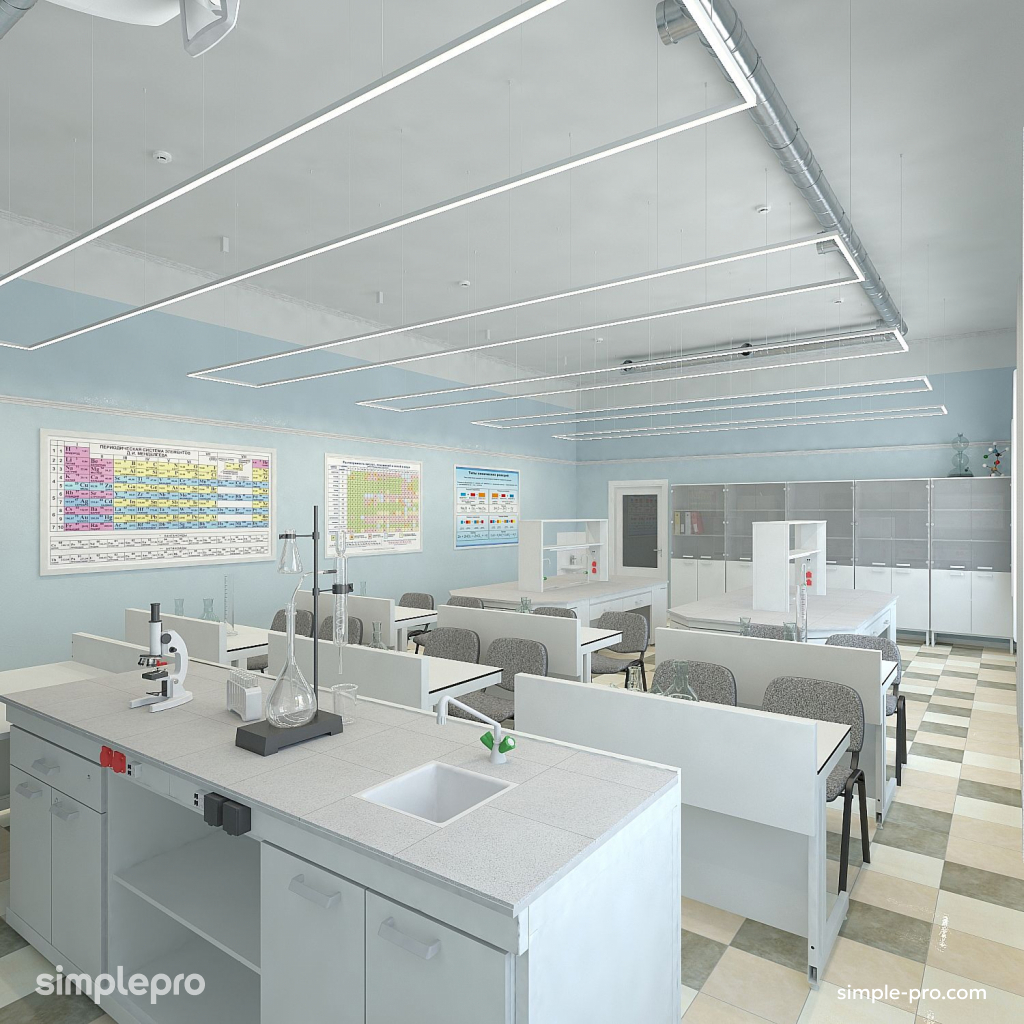

Избежать этих ошибок помогает 3D-проектирование. На этапе визуализации вы видите, как мебель будет располагаться в помещении, где находятся точки подключения и как они соотносятся друг с другом.

3D-проектирование позволяет:

• проверить эргономику рабочих мест;
• убедиться, что все коммуникации доступны;
• внести корректировки до начала изготовления мебели.

BIM-модели идут еще дальше: это не просто картинка, а цифровая база данных. Каждый элемент модели содержит информацию о размерах, материалах и точках подключения. Это позволяет:

• скоординировать работу всех участников проекта (архитекторов, инженеров, технологов);
• выявить коллизии на этапе моделирования, а не на стройплощадке;
• точно рассчитать стоимость и сроки.

Подробнее о том, как BIM-модели применяются в проектировании лабораторий, читайте в нашей статье.

Если вентиляционная система рассчитана неверно — недостаточная производительность, неверное сечение воздуховодов, неправильное расположение точек подключения — вытяжной шкаф или шкаф для хранения реактивов не сможет эффективно удалять вредные пары. В результате весь этот воздух останется в лаборатории, там, где работают люди.

Последствия предсказуемы и опасны:

• ухудшение самочувствия сотрудников (головные боли, раздражение дыхательных путей, аллергические реакции);
• накопление вредных веществ в воздухе рабочей зоны;
• риск развития профессиональных заболеваний при длительном воздействии;
• снижение концентрации и, как следствие, рост ошибок в работе.

Проще говоря, неправильно спроектированная вентиляция — это небезопасно для здоровья.

Чтобы понимать, хорошо ли тянет вытяжной шкаф, рекомендуется устанавливать мониторы воздушного потока. Эти устройства показывают фактическую скорость воздуха в рабочем проеме и сигнализируют, если она опустилась ниже безопасного уровня. Монитор помогает вовремя заметить проблему — засорение фильтра, сбой вентилятора, неправильную настройку — и принять меры до того, как это скажется на безопасности.

Наша компания регулярно реализует проекты, где нужно проектирование с нуля или коррекция уже созданных условий.

Проект для ООО «ХИМТЕХ-Р»: интеграция с инженерными системами

Компания «ХИМТЕХ-Р» производит герметики для авиационной промышленности. Для их лаборатории стояла задача: подключить оборудование к газовым магистралям и системе водоснабжения, а также организовать электроснабжение островных столов.

Для оборудования, требующего подключения к газу и воде, были спроектированы специализированные вытяжные шкафы с интегрированными кранами. Электрика была проложена по потолку, а подключение выполнено через отверстия в надстройках лабораторной мебели. Это обеспечило соответствие требованиям электробезопасности и сохранило эстетику помещения.

Проект для ООО «АЮНА»: эстетика и безопасность коммуникаций

Компания «АЮНА» — производитель профессиональной косметики. Лаборатория должна была стать не только рабочим пространством, но и представительским местом для визитов партнеров.

Вместо традиционной напольной разводки был применен потолочный вывод электрики. Это освободило пол от проводов и соответствовало строгим требованиям техники безопасности. Для островных столов была решена проблема освещения: увеличенные козырьки светильников направляют свет на рабочую поверхность, не ослепляя лаборантов и не мешая видеосъемке.

Кроме того, мы решали подобные задачи еще в ряде проектов:

• для пищевого производства ООО «Мираторг-Курск» решалась задача адаптации мебели под существующую систему водоотведения;
• для ООО «ВМ-ПРО» потребовалось подключить мойки к нестандартным коммуникациям
• для лаборатории ООО «Аквалайф» нужно было обеспечить максимальный доступ к точкам подключения при расстановке мебели;
• в проекте для Сколковского института науки и технологий также решались задачи интеграции мебели с инженерными системами на этапе строительства.

Согласование мебели и коммуникаций — это задача, которую лучше решать с единым подрядчиком. Когда проектирование, производство мебели и монтаж выполняет одна компания, риски ошибок снижаются.

Компания SIMPLE PRO предлагает комплексный подход: от проектирования лаборатории до изготовления мебели и подключения коммуникаций. Мы бесплатно готовим 3D-визуализацию и предоставляем BIM-модели для проектировщиков.
