Описание проекта оснащения лаборатории

Мебель для лабораторий нефтяной отрасли работает в условиях, которые редко встречаются в других сферах. Цементные растворы, промысловая химия, абразивные частицы породы — всё это предъявляет к оснащению помещений требования, далёкие от типовых каталожных решений. В 2017 году компания Simple PRO разработала проект переоснащения лабораторий для ТатНИПИнефть — научно-исследовательского центра ПАО «Татнефть», работающего с 1956 года.

О заказчике

Татарский научно-исследовательский и проектный институт нефти был создан для научного обеспечения нефтедобычи в Татарской АССР. За десятилетия работы институт вырос в одну из крупнейших отраслевых научных организаций страны с широким спектром компетенций:

●       поиск и разведка нефтяных и газовых месторождений;

●       бурение и строительство скважин;

●       увеличение нефтеотдачи пластов;

●       промысловая подготовка нефти, газа и воды;

●       защита нефтепромыслового оборудования от коррозии;

●       проектирование обустройства месторождений.

В лабораториях института ежедневно анализируют керн, буровые и тампонажные растворы, пластовые флюиды и нефтепромысловые реагенты. Такая специфика формирует жёсткие требования к оснащению рабочих мест — от химической стойкости поверхностей до конструкции моечных систем.

Предпосылки проекта

Институт обратился в Simple PRO через регионального дилера в Республике Татарстан с задачей переоснащения действующих лабораторий. Прежняя мебель перестала соответствовать текущим исследованиям: стандартные столы-мойки не подходили для работы с цементными составами, а защитные элементы рабочих зон отсутствовали.

Проект реализован в формате полного цикла проектирования — от обмерных работ до подготовки 3D-визуализации помещений с привязкой к инженерным коммуникациям.

Заказчик рассчитывал получить эргономичное рабочее пространство, адаптированное под специфику нефтехимических исследований и соответствующее отраслевым нормативам. Договор на проектные работы заключён в августе 2017 года, полный комплект документации подготовлен к октябрю.

Задачи проекта

По итогам обследования помещений и серии консультаций с техническим персоналом института сформирован перечень задач, определивших содержание проектной документации и выбор конкретных моделей мебели:

1. Организация рабочих мест. Аналитические приборы, весовое оборудование и испытательные установки требуют столов с усиленным каркасом и устойчивыми столешницами.
2. Безопасность при работе с реагентами. Контакт с кислотами, щелочами и промысловыми растворами определяет выбор кислотостойких материалов и вытяжных систем.
3. Комфорт для персонала. Высота рабочих поверхностей, расстояние между зонами и удобство хранения напрямую влияют на продуктивность сотрудников.
4. Хранение реактивов и образцов. Материалы должны находиться в непосредственной близости от рабочего места и размещаться с соблюдением требований безопасности.

Все перечисленные задачи были проработаны с привязкой к существующей планировке, точкам подключения коммуникаций и номенклатуре исследовательского оборудования.

Нестандартные инженерные решения

Помимо типовых задач, проект включал две проблемы, потребовавшие конструкторской разработки с нуля. На момент проектирования серийный ассортимент Simple PRO не включал нужных элементов.

Отстойник для цементных растворов

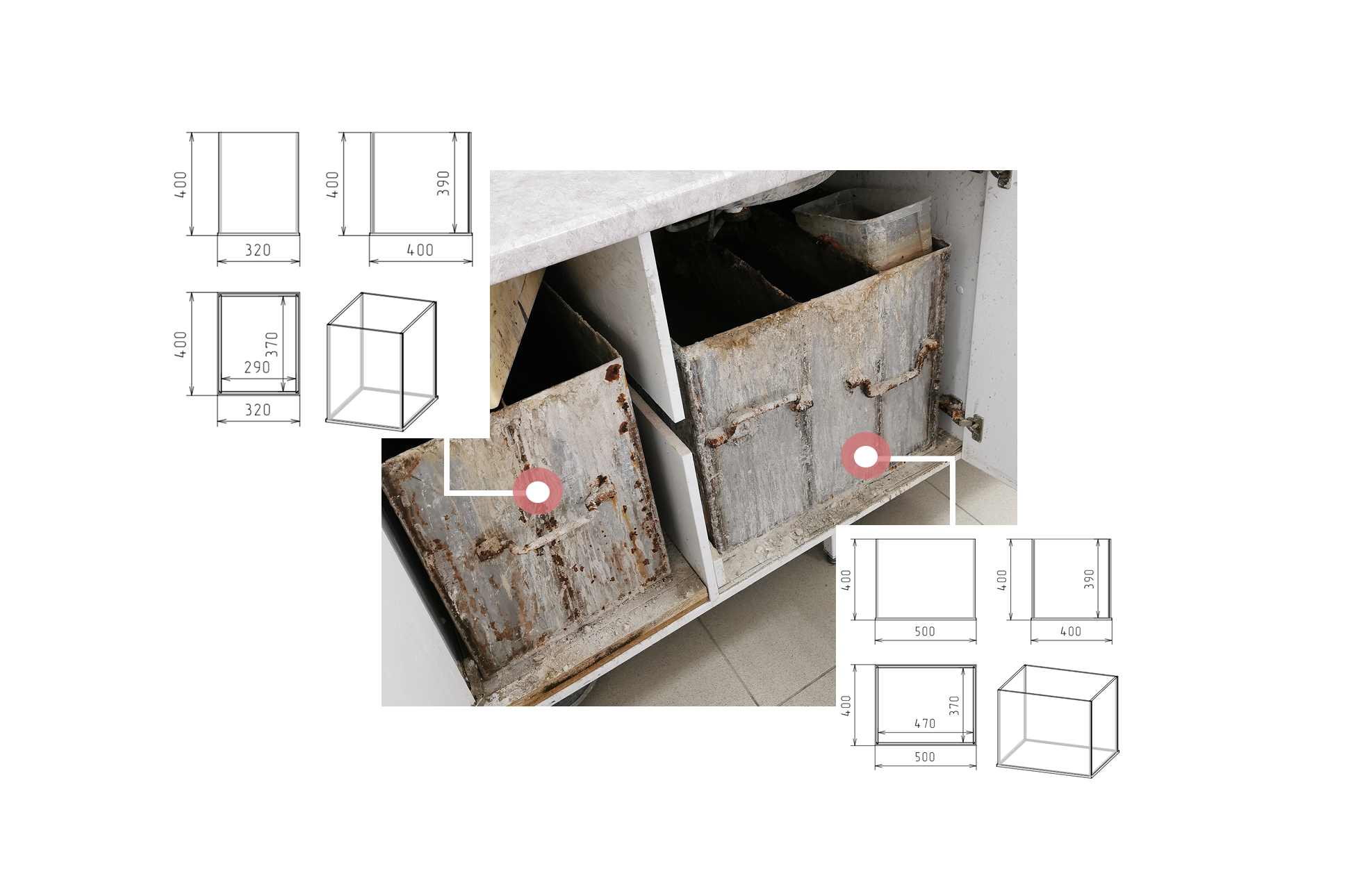

Технологический цикл лаборатории предполагает постоянную работу с цементными составами, для отстаивания которых необходима специализированная ёмкость в составе стола-мойки. Прежние конструкции с этой функцией не справлялись. Конструкторы Simple PRO спроектировали односекционный отстойник из полипропилена — химически стойкого к щелочной среде материала. Изделие рассчитано под габариты серийных столов-моек и допускает быстрый демонтаж для очистки.

Брызгозащитный экран

При работе в моечной зоне вода и растворы попадали на смежные рабочие поверхности, создавая риск для документации и чувствительного оборудования. Для устранения проблемы разработан экран из оргстекла — прозрачный, не перекрывающий обзор и простой в монтаже.

Оба решения впоследствии вошли в расширенный ассортимент компании и применяются в лабораториях различного профиля.

Этапы работы

Проектирование заняло два месяца — с августа по октябрь 2017 года. Работа была разбита на шесть последовательных этапов, позволивших минимизировать доработки на финальных стадиях:

1. Изучение специфики лабораторий и фиксация требований заказчика.
2. Обмерные работы с нанесением точек подключения коммуникаций.
3. Подбор моделей мебели, материалов столешниц и вариантов комплектации.
4. Конструкторская разработка отстойника и брызгозащитного экрана.
5. Создание 3D-визуализации лабораторных помещений.
6. Согласование документации с заказчиком и внесение корректировок.

По завершении каждого этапа результаты утверждались представителями института. Такой подход обеспечил точное соответствие итогового проекта требованиям заказчика и позволил избежать масштабных переделок.

Результат проектирования

Институт получил готовый пакет документации для переоснащения лабораторных помещений. Проектные материалы охватывают все стороны будущего оснащения — от расстановки мебели до чертежей нестандартных конструкций:

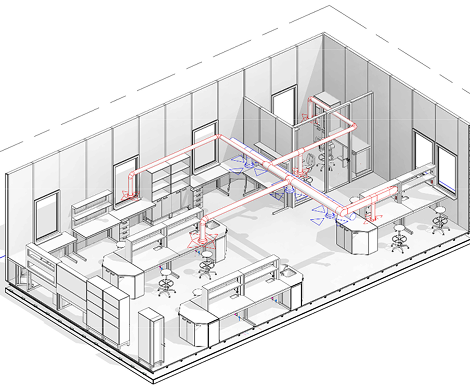

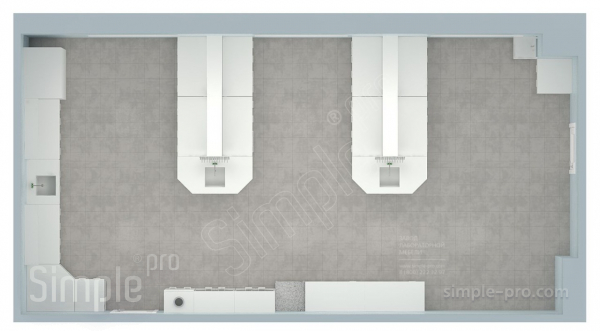

➔    Планировки — помещения с расстановкой мебели и привязкой к инженерным сетям.

➔    Спецификации — перечень серийных и нестандартных изделий с указанием материалов и размеров.

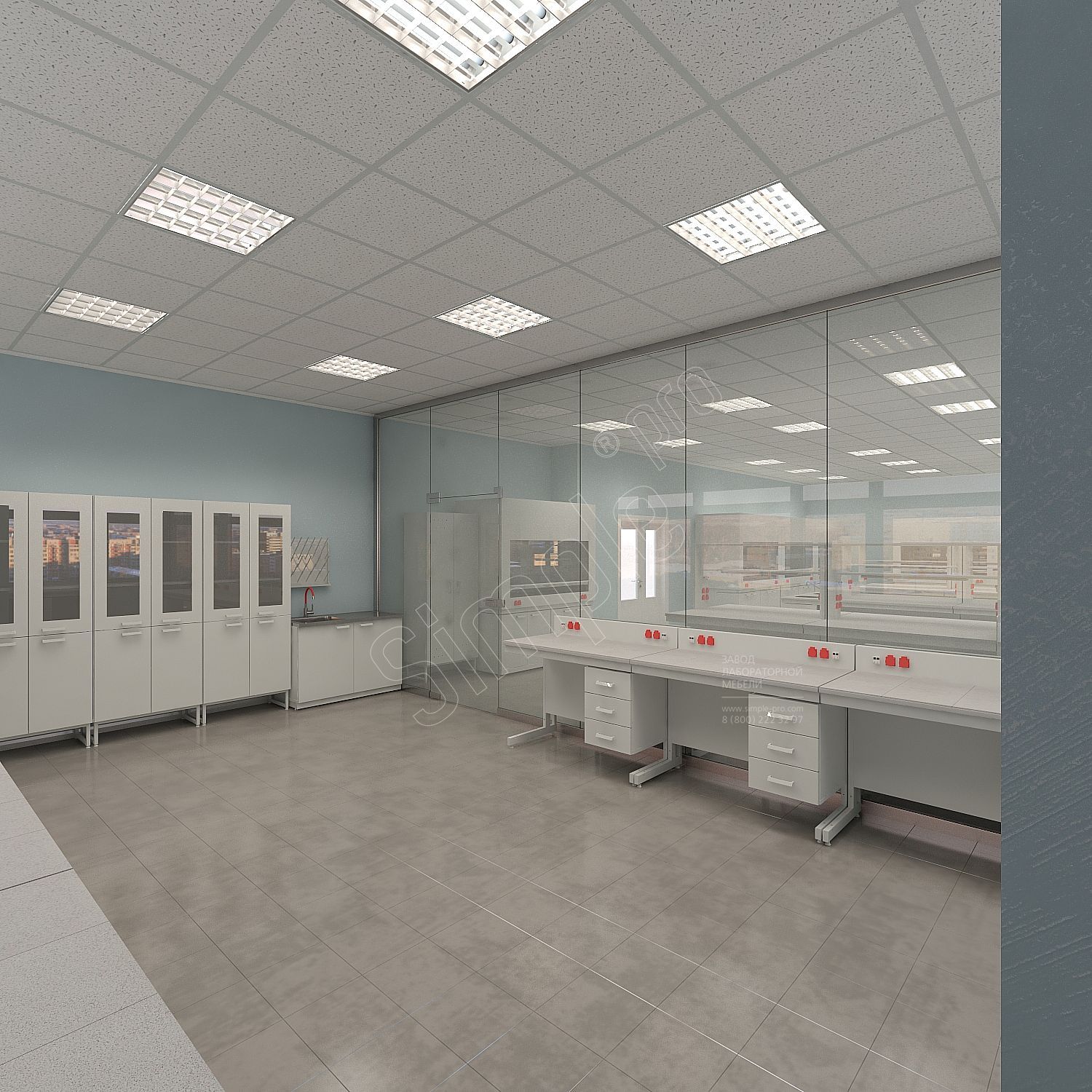

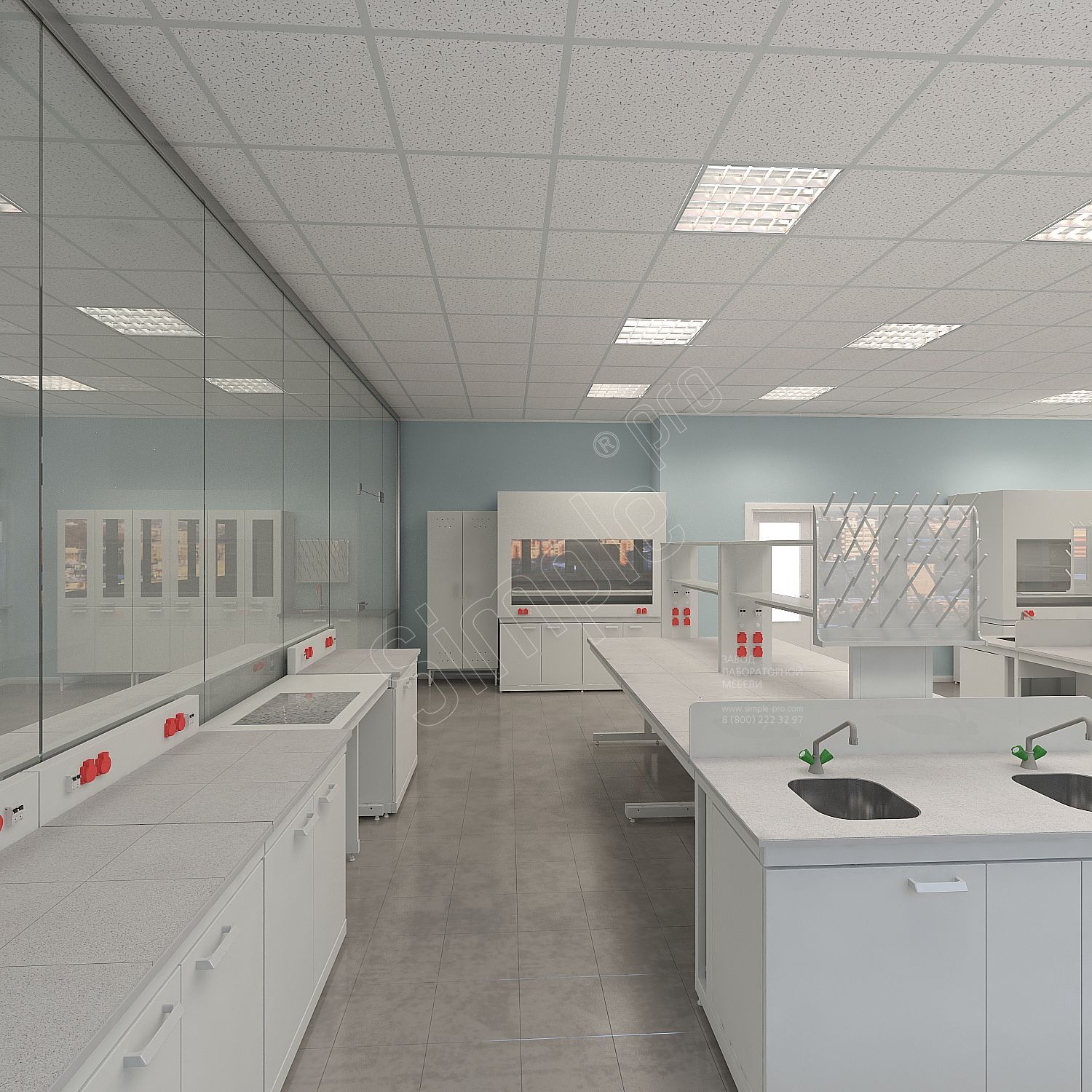

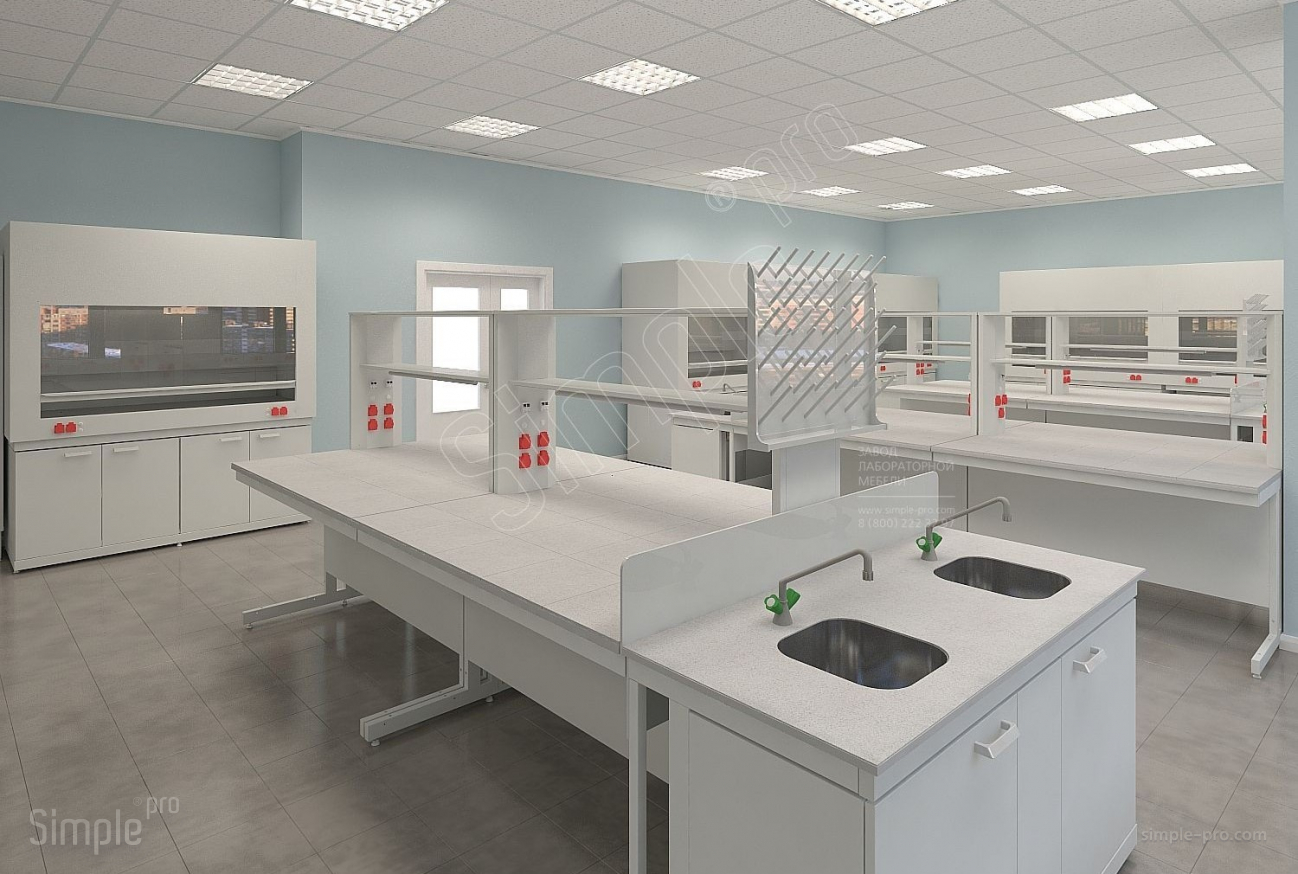

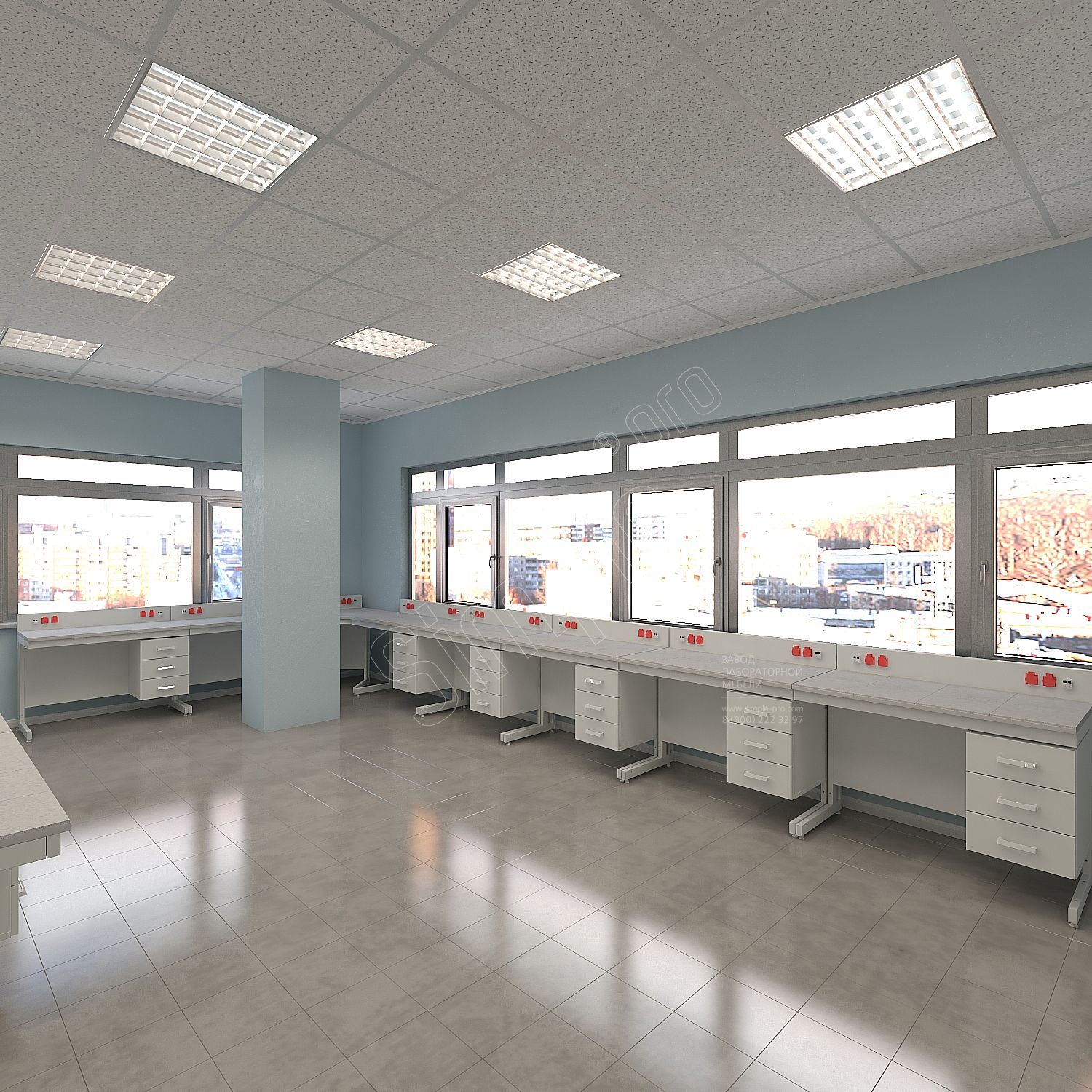

➔    3D-визуализации — трёхмерные изображения каждого помещения.

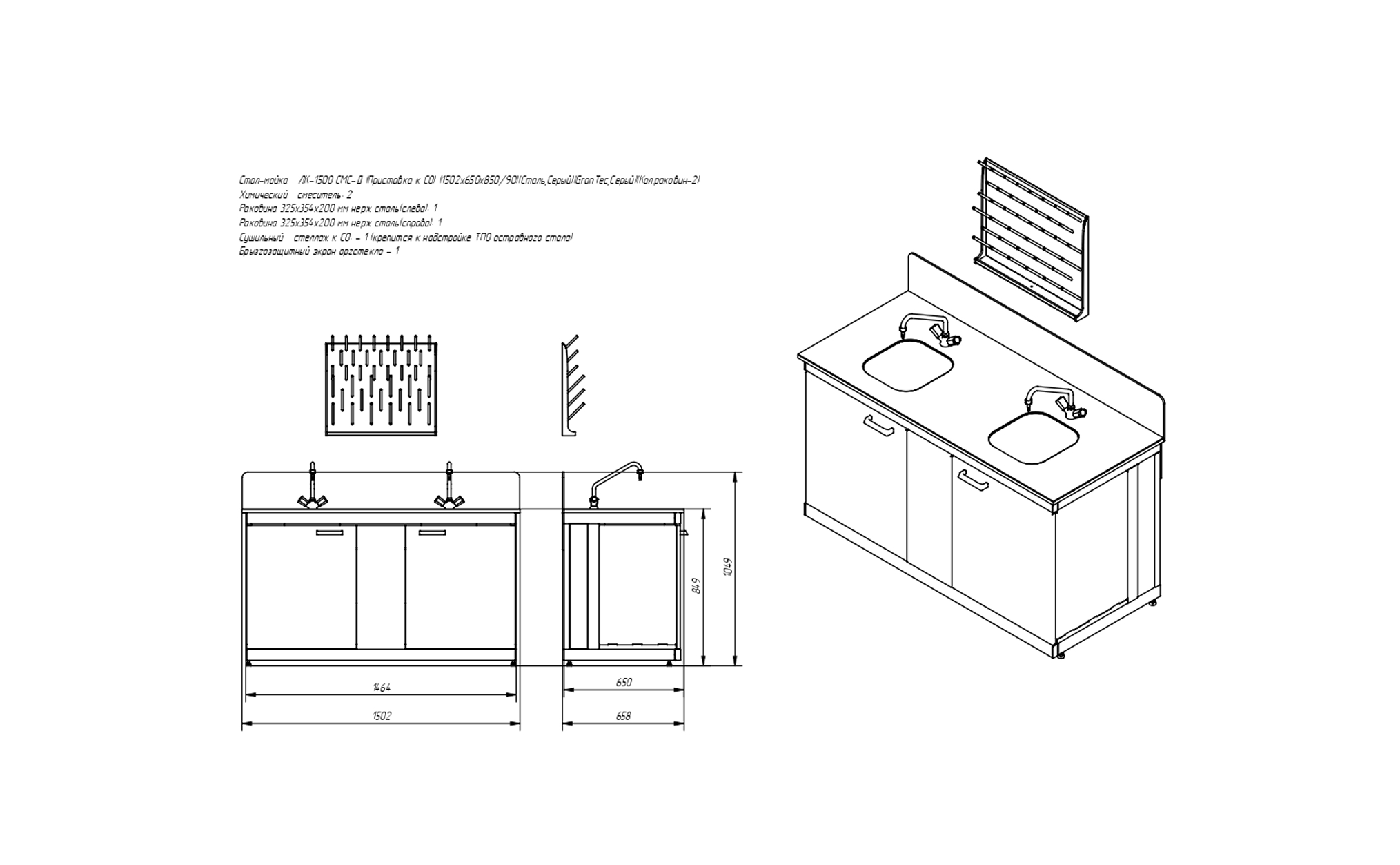

➔    Чертежи — конструкторская документация на полипропиленовый отстойник и брызгозащитный экран.

Документация учитывает отраслевые нормативы для лабораторий нефтегазового профиля, специфику работы с агрессивными средами и пожелания персонала по эргономике. Опыт сотрудничества с ТатНИПИнефть компания применяет при проектировании лабораторий для нефтехимических, горнодобывающих и перерабатывающих предприятий.

Ознакомиться с ассортиментом лабораторной мебели можно в каталоге на сайте simple-pro.com. Для бесплатного 3D-проекта и консультации по подбору оборудования позвоните: +7 (800) 222 32 97 или напишите на info@simple-pro.com.
