Для выполнения вышеперечисленных задач лаборатория должна иметь соответствующее инженерно-техническое оснащение, обеспечивающие комфортные и безопасные условия труда. Поэтому важным этапом её создания является проектирование, в процессе которого учитываются требования нормативных документов, функциональные особенности объекта, планируемая нагрузка и выбирается наиболее эффективное решение.

Первым и наиболее ответственным этапом проектирования агротехнической лаборатории является разработка технологического (концептуального) проекта. Это сложная многогранная работа, завершающаяся созданием технического задания, под которым понимают перечень документов, отражающих размеры и планировку лабораторных помещений, их компоновку, точки подключения электротехнических устройств, вентиляции, водоснабжения, канализации, газовых коммуникаций.

Вся подготовленная документация должна пройти экспертную оценку, поэтому важно соблюдать нормы технологического проектирования для агротехнических лабораторий – специальные требования к зданиям, помещениям, оборудованию, нормативы по организации условий для безопасной работы, экологические стандарты. Это такие документы, как ГОСТы, СНиП, СанПиН, Федеральный закон «Об охране окружающей среды». Они являются основанием для:

• определения конструкции лабораторных помещений, их размеров и планировки;

• размещения инженерных коммуникаций;

• оборудования вентиляционной системы – общеобменной и точечной, представленной вытяжными шкафами;

• разработки рекомендаций по подбору лабораторного оборудования;

• выбора методик и способов проведения исследований;

• расчёта энергозатрат объекта;

• разработки мероприятий, направленных на соблюдение требований охраны труда и экологической безопасности.

На основе технологического проекта реализуются все последующие решения.

Весь процесс технологического проектирования можно разделить на несколько важных этапов:

1. Сбор данных об объекте. Заказчик должен предоставить проектировщику план земельного участка, технические условия на монтаж инженерных сетей, подробное описание рабочих процессов и другую важную информацию.

2. Обследование объекта. Выполняются замеры, определяется тип и состояние здания, в котором будет размещаться лаборатория. При необходимости разрабатывается проект реконструкции помещений.

3. Выбор концепции. Изучаются проектные документы, решается вопрос планировки будущих помещений. При этом учитывается вид и объём предстоящих операций.

4. Разработка технического задания для инженерных изысканий.  Определяются цели и задачи инженерных изысканий, их виды, этапы выполнения, возможное воздействие на окружающую среду.

5. Оформление проектной документации. Основой для её разработки являются результаты инженерных изысканий и концепция будущей лаборатории. На этом этапе рассчитывается нагрузка на фундамент и несущие элементы здания, определяются размеры, конфигурация и расположение основных и подсобных лабораторных помещений, количество рабочих зон.

6. Разработка специализированной проектной документации – экономического аспекта проекта, разделов по противопожарной безопасности и чрезвычайным ситуациям.

7. Оформление технического задания и проектно-сметной документации.

8. Передача всех материалов заказчику.

По требованию заказчика или при возникновении проблем с прохождением экспертной оценки проектировщик может внести необходимые коррективы в проект.

Стандартная агротехническая лаборатория обычно имеет несколько зон, в каждой из которых выполняются определённые манипуляции. Кроме места, где непосредственно проводятся исследования, в лаборатории должны быть зоны подготовки образцов, взвешивания, титрования, мойки, зона для работы с летучими и легковоспламеняющимися веществами. В крупных лабораториях для этих целей может быть выделено несколько помещений.

Каждый участок, кроме общелабораторных устройств, должен иметь специализированное измерительное, аналитическое и испытательное оборудование. Немаловажное значение имеет и меблировка. Так, например, для титровальной зоны понадобятся специальные столы с титровальными надстройками, а для моечной – столы-мойки с рабочей поверхностью из влаго- и химически стойкого материала.

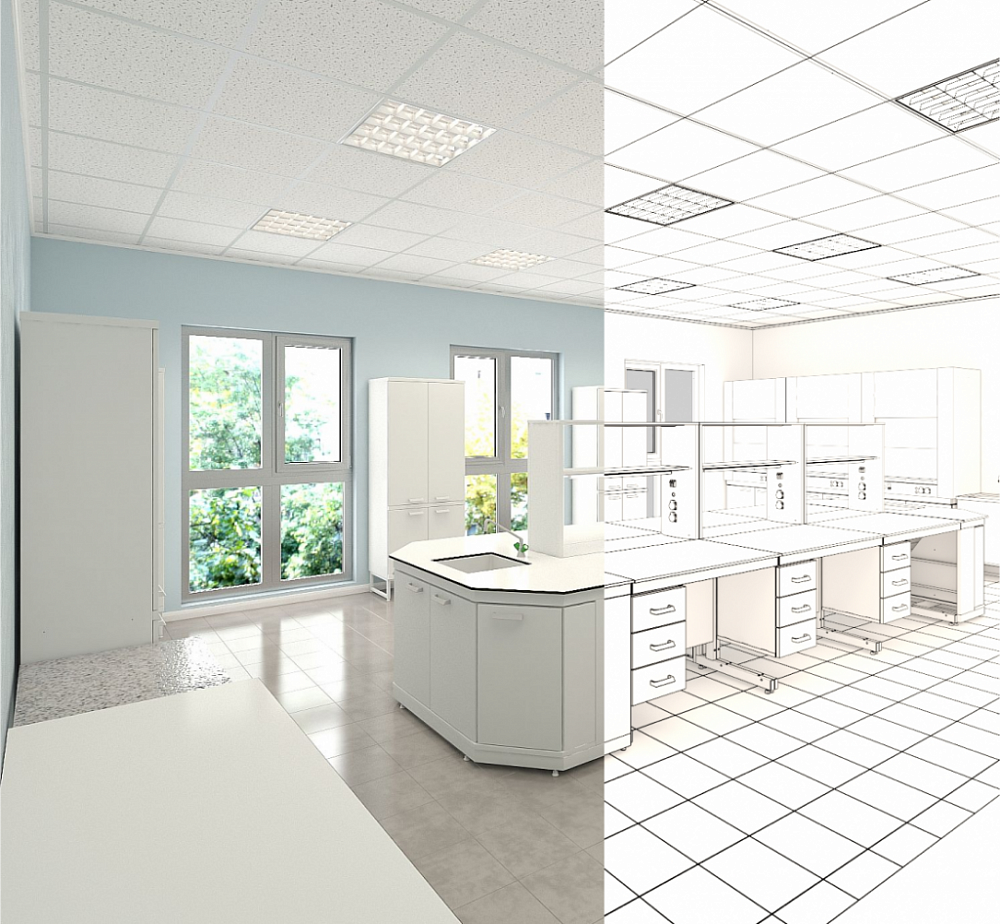

На сайте компании Simple PRO можно бесплатно скачать каталог BIM-моделей лабораторной мебели, разработанных специально для проектировщиков. Также у нас вы можете заказать создание виртуального макета современной агротехнической лаборатории. Использование 3D-моделирования позволит вам быстрее определиться с концепцией проекта и выбрать наиболее подходящий вариант дизайна помещений.

Соблюдение норм технологического проектирования – это возможность создать агротехническую лабораторию в соответствии с современными тенденциями, грамотно спланировать её техническое оснащение, обеспечить условия для эффективной и безопасной работы сотрудников.
