Физическая лаборатория. Проектирование

Требования для физической лаборатории

Физическая лаборатория решает задачи, с которыми не справляются ни химические, ни биологические подразделения. Здесь исследуют механические свойства материалов, проводят термические и оптические измерения, изучают электрические характеристики образцов. Потребность в подобных лабораториях есть у промышленных предприятий, научных центров, вузов и сертификационных органов. Грамотное проектирование помещения и подбор мебели определяют точность будущих измерений и безопасность персонала.

Проектирование помещения и функциональные зоны

Проектирование физической лаборатории начинается с анализа предстоящих задач. Норма площади на одного сотрудника — не менее 14 м². Высота потолков рекомендуется от 3 м: это позволяет разместить вентиляционные коммуникации и крупногабаритное оборудование. Рабочие места для механических испытаний располагают вдали от прецизионных оптических установок, поскольку вибрации от испытательных машин влияют на точность оптических приборов.

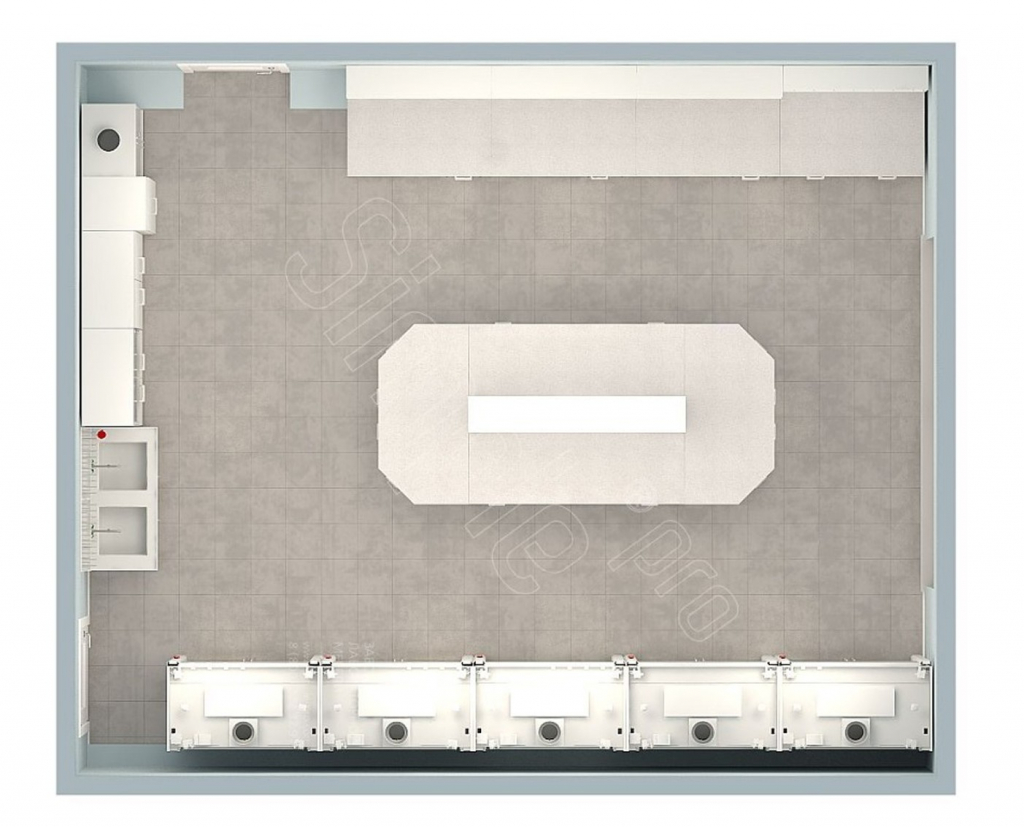

Типовая физическая лаборатория включает несколько функциональных зон, параметры которых приведены в таблице

Функциональная зона	Площадь, м²	Особые требования
Рабочая зона механических испытаний	от 20	Усиленные полы, виброопоры под оборудование
Зона оптических измерений	от 15	Защита от вибраций, контроль освещённости
Электрофизическая зона	от 15	Экранирование, отдельный заземляющий контур
Весовая комната	от 6	Демпфирующие столы, отсутствие сквозняков
Зона хранения и моечная	от 12	Подвод воды, шкафы для приборов, сушильные стеллажи

Грамотное зонирование позволяет проводить разнотипные испытания одновременно, не создавая взаимных помех. При проектировании стоит заложить резерв площади на случай расширения парка оборудования.

Мебель для физической лаборатории

Подбор мебели для физической лаборатории имеет особенности, отличающие её от химических подразделений. На первый план выходит не столько химическая стойкость поверхностей, сколько несущая способность столов, виброустойчивость и возможность нивелировки. Комплект мебели формируется исходя из перечня оборудования и числа сотрудников. Обязательные позиции для оснащения:

• лабораторные столы с усиленным каркасом;

• весовые столы с демпфирующими опорами;

• вытяжные шкафы для работ с нагревом;

• шкафы для приборов с регулируемыми полками;

• тумбы подкатные и встраиваемые;

• стулья с регулировкой высоты;

• стеллажи для образцов и оснастки.

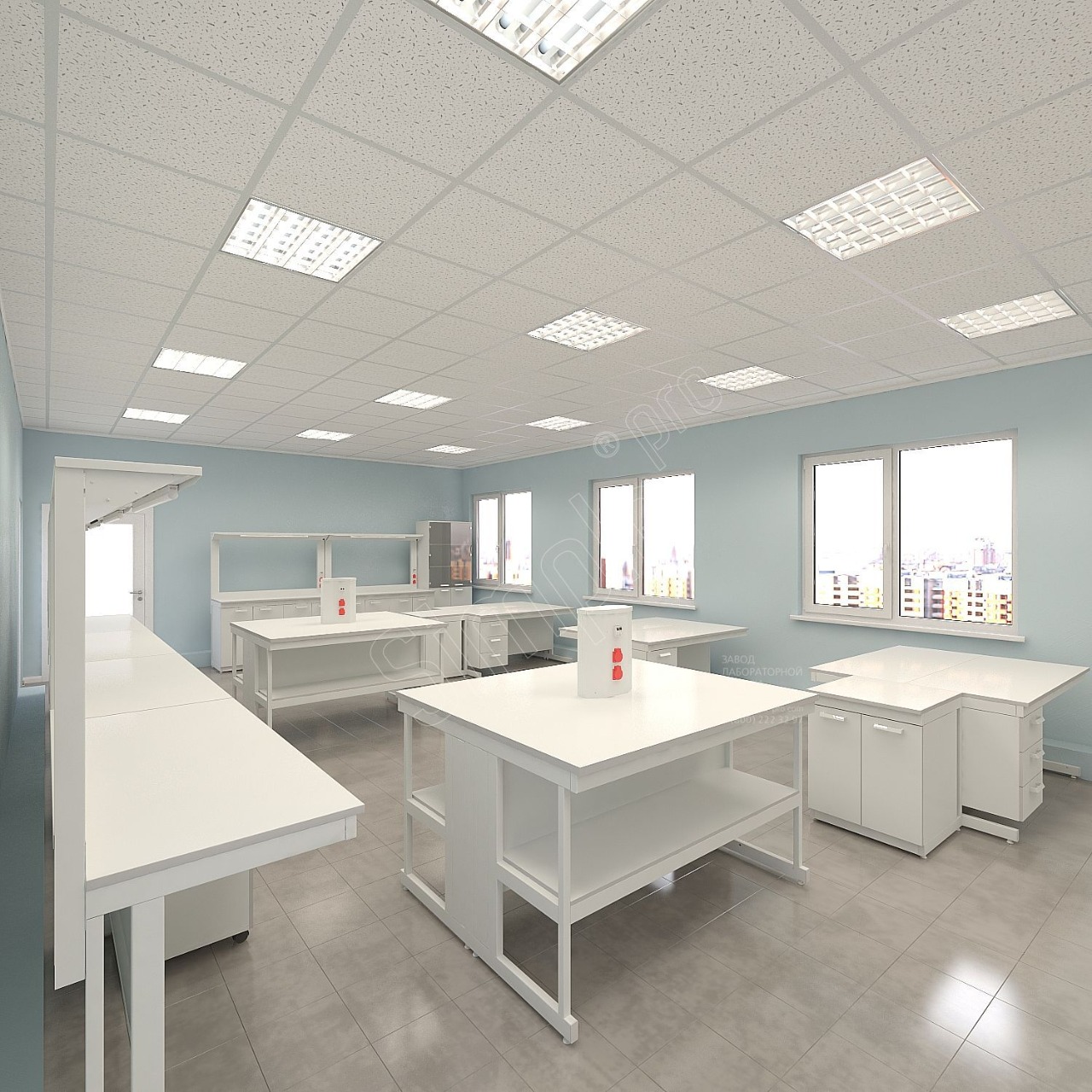

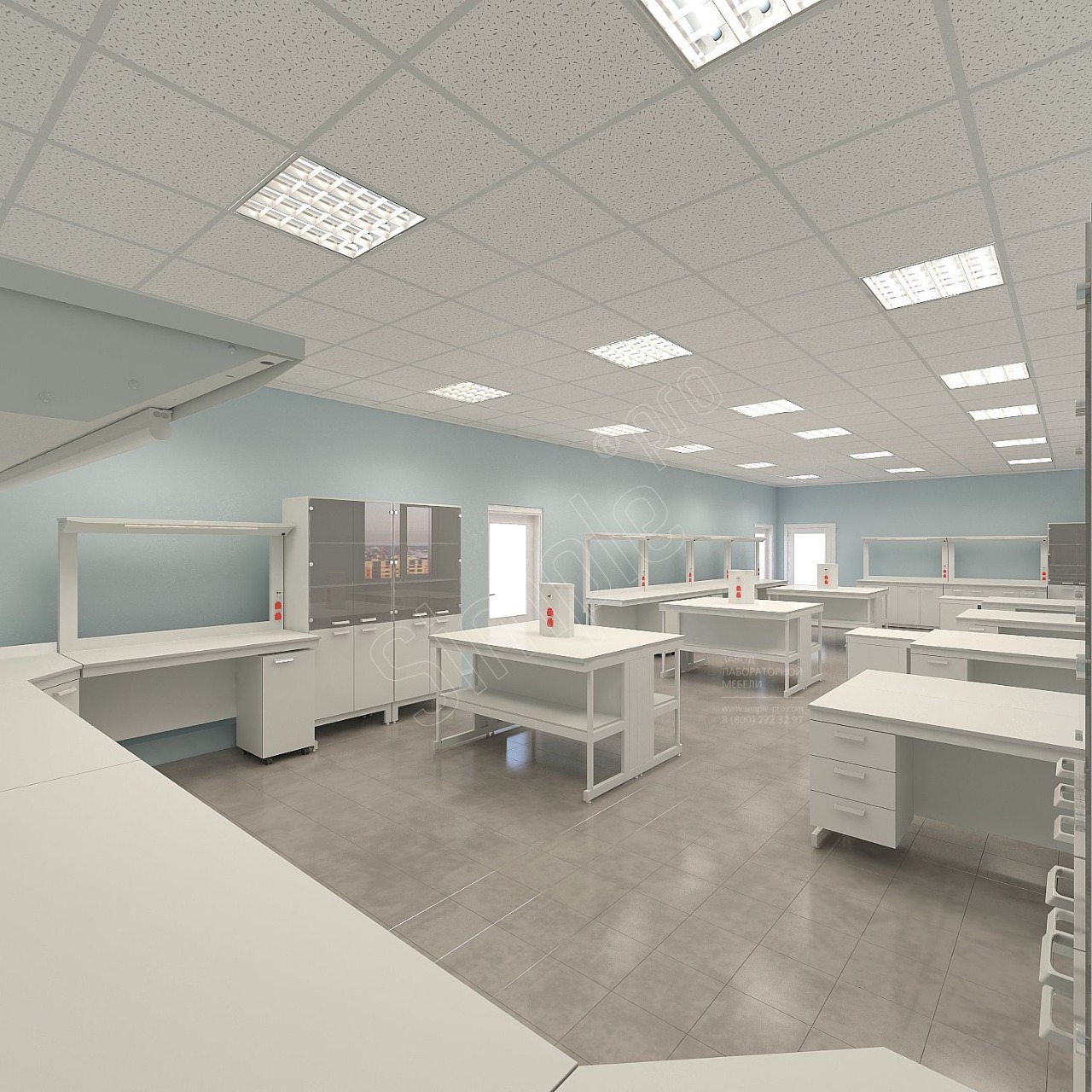

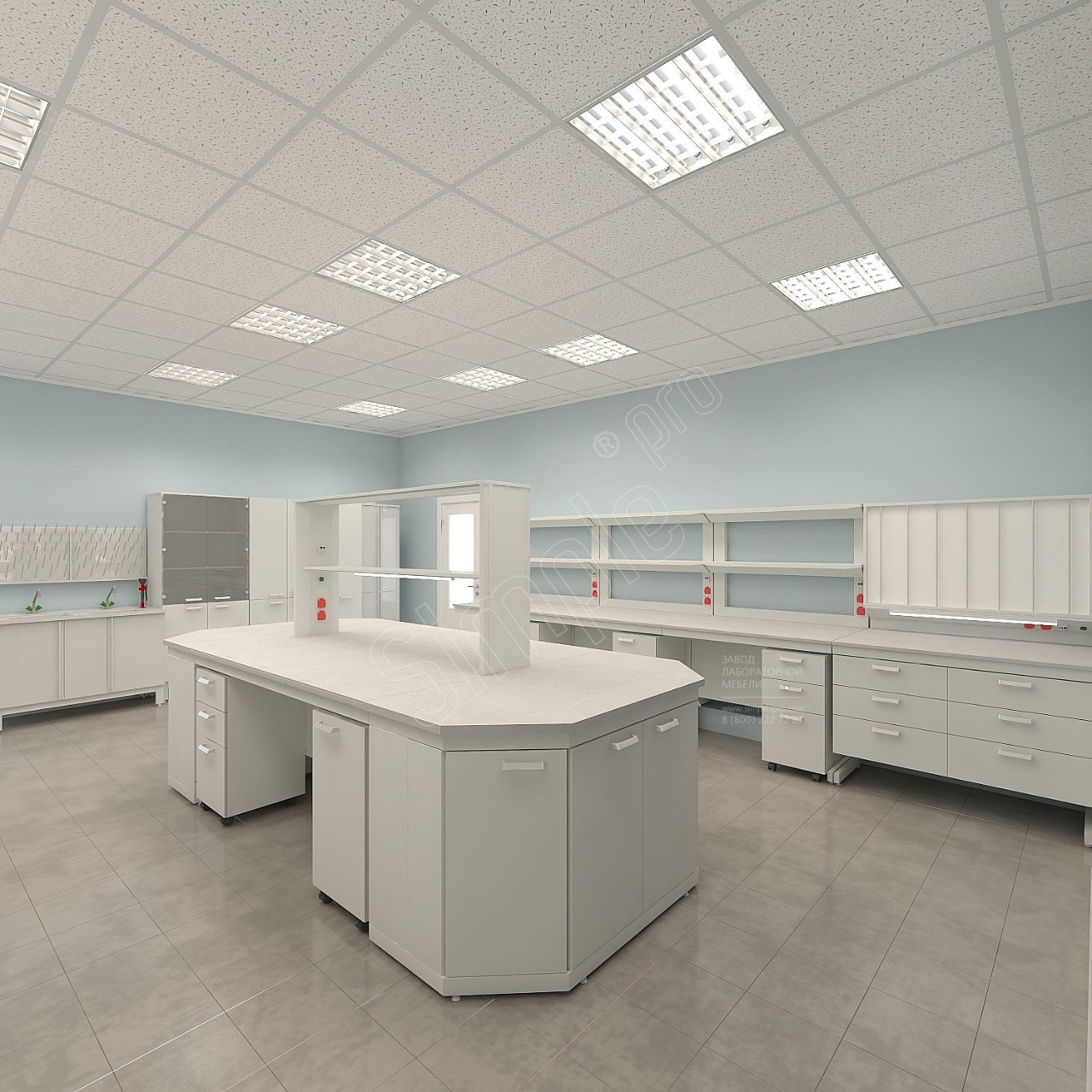

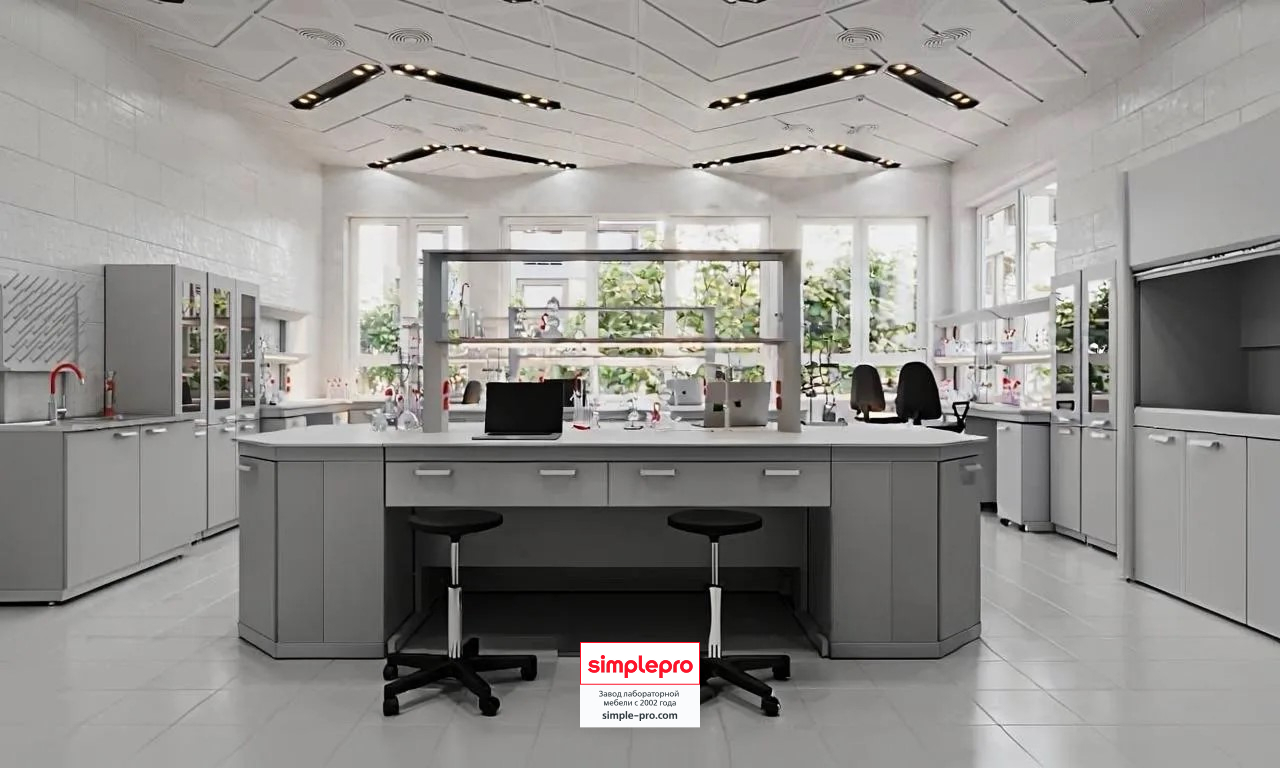

Островные рабочие места комплектуют столами с подводом электричества и сжатого воздуха через технические приставки. При работе с чувствительными электронными компонентами подбирают стулья в антистатическом исполнении. Simple PRO производит все перечисленные позиции и может изготовить нестандартные модули по индивидуальному проекту.

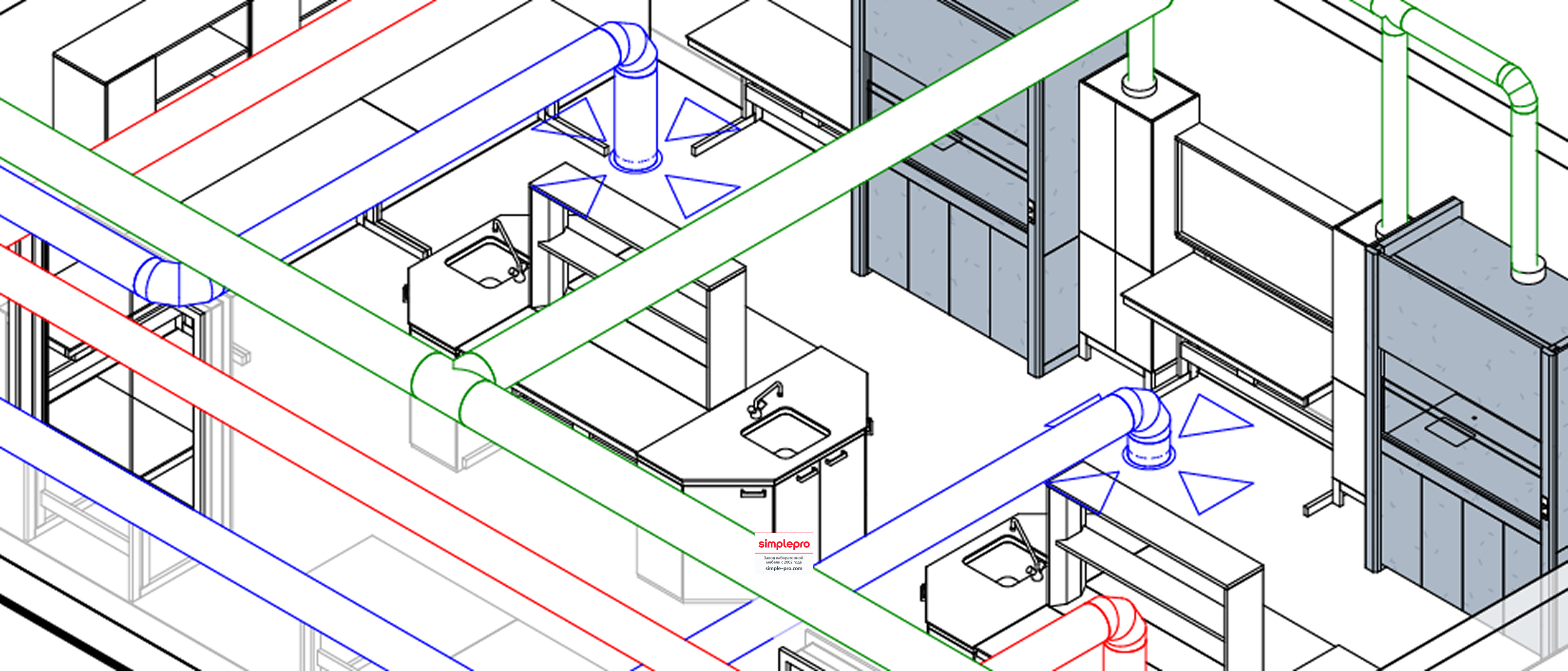

Инженерные коммуникации

Инженерные коммуникации проектируют с учётом специфики оборудования. Приборы потребляют значительную электрическую мощность, а для ряда измерений нужен стабилизированный источник питания. При проектировании инженерных систем предусматривают:

• Электроснабжение. Выделенные линии 220 В и 380 В, отдельные розеточные группы для прецизионных приборов, источники бесперебойного питания.

• Заземление. Отдельный контур для измерительного оборудования, экранированные кабельные каналы.

• Вентиляция. Общеобменная приточно-вытяжная система, локальные вытяжные зонты над источниками тепла.

• Подвод сжатого воздуха. Необходим для пневматических зажимов испытательных машин и продувки оптических элементов.

Коммуникации прокладывают так, чтобы не создавать помех в рабочей зоне. Оптимальное решение — размещение магистралей в фальшпотолке или напольных коробах с доступом через технические люки.

Микроклимат и виброзащита

Условия микроклимата напрямую влияют на воспроизводимость результатов. Для прецизионных работ температуру поддерживают в диапазоне 20 ± 2 °C, относительную влажность — на уровне 45–65%. Резкие перепады вызывают тепловое расширение деталей приборов, что ведёт к систематическим погрешностям. Вибрационный фон — ещё один критичный фактор. Источниками вибрации служат как внешние объекты, так и оборудование самой лаборатории. Для чувствительных приборов применяют виброизолирующие платформы и массивные фундаменты, не связанные с основным перекрытием.

Рабочая группа для проектирования

Если вы проектируете будущий проект и еще не имеете в штате экспертов по проектированию, мы можем организовать для вас рабочую группу из эксперта, проектировщика лабораторий, дизайнера, поставщика оборудования.

В результате работы вы получите ответы на вопросы:

• Сколько сотрудников должно быть в будущей лаборатории
• Какая площадь будущей лаборатории. Минимальное количество помещений.
• Требования к вентиляции, канализации, водоснабжению, газификации.
• Список оборудования
• Список мебели

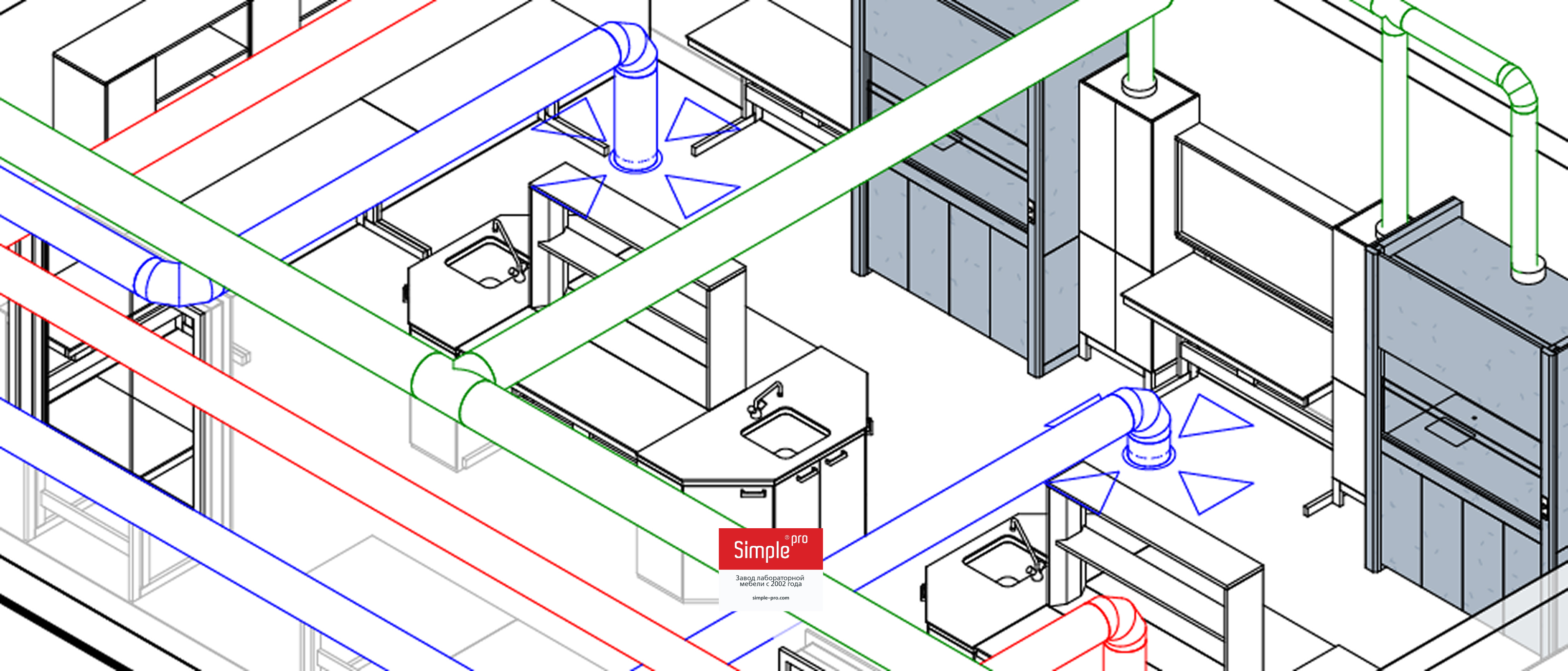

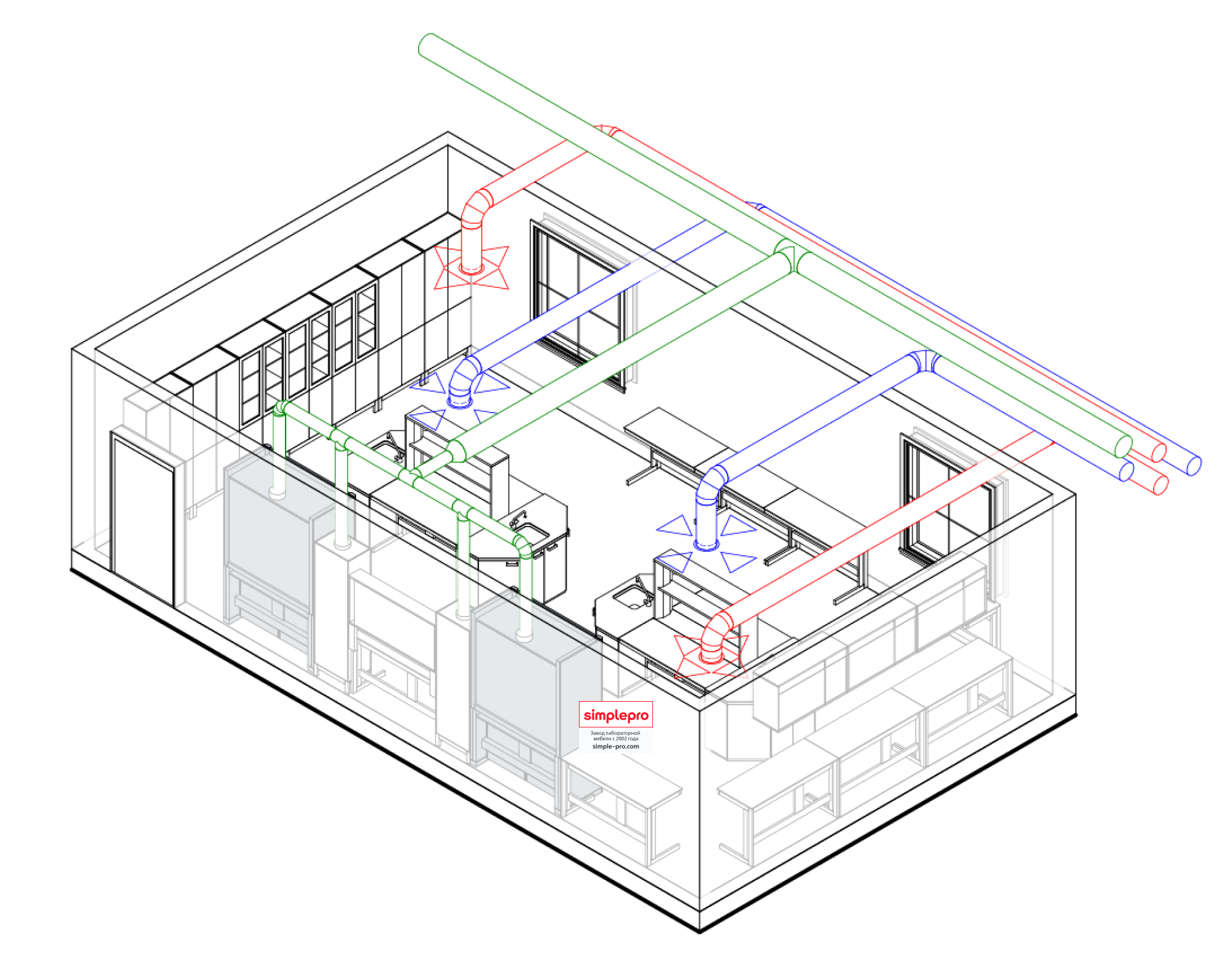

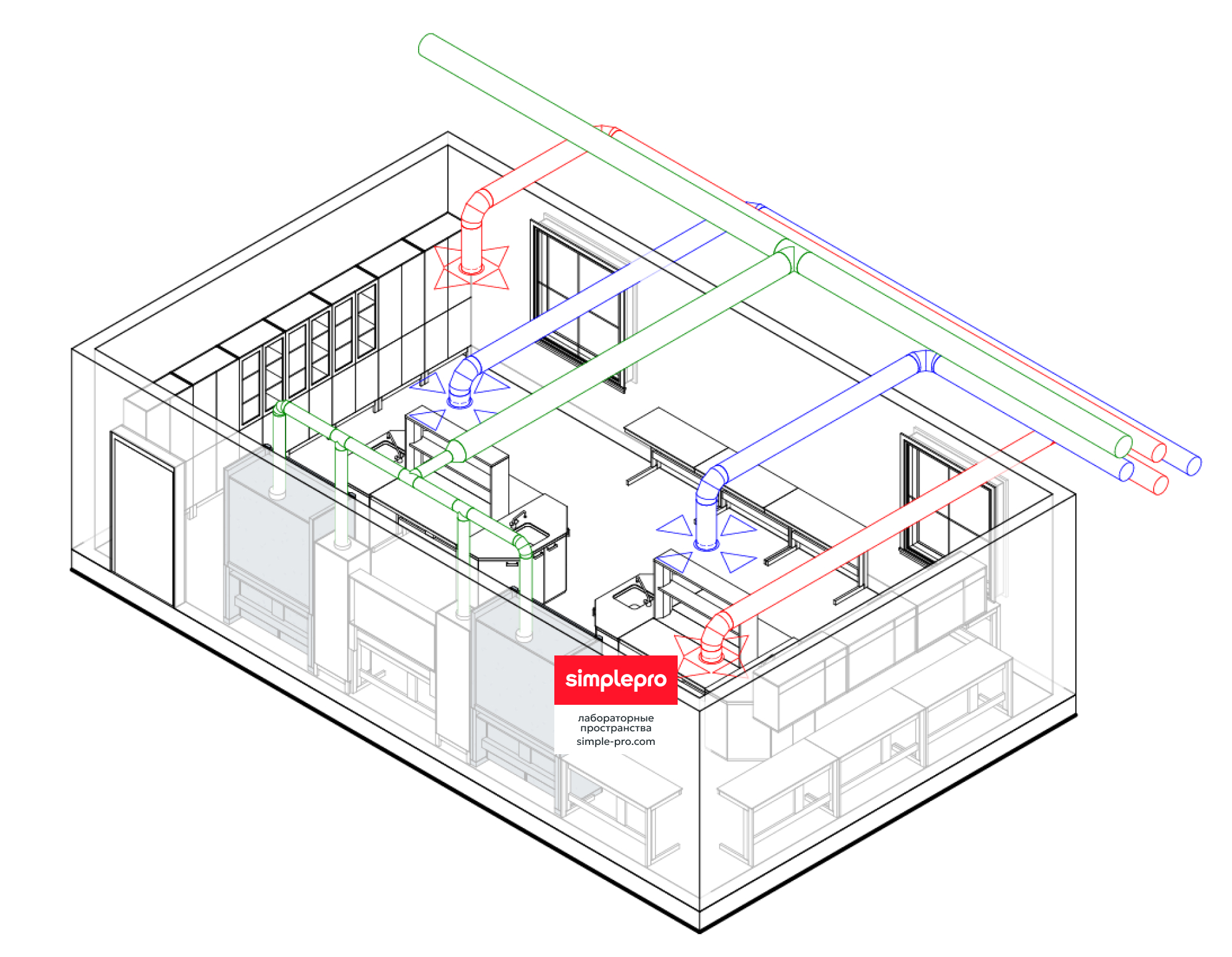

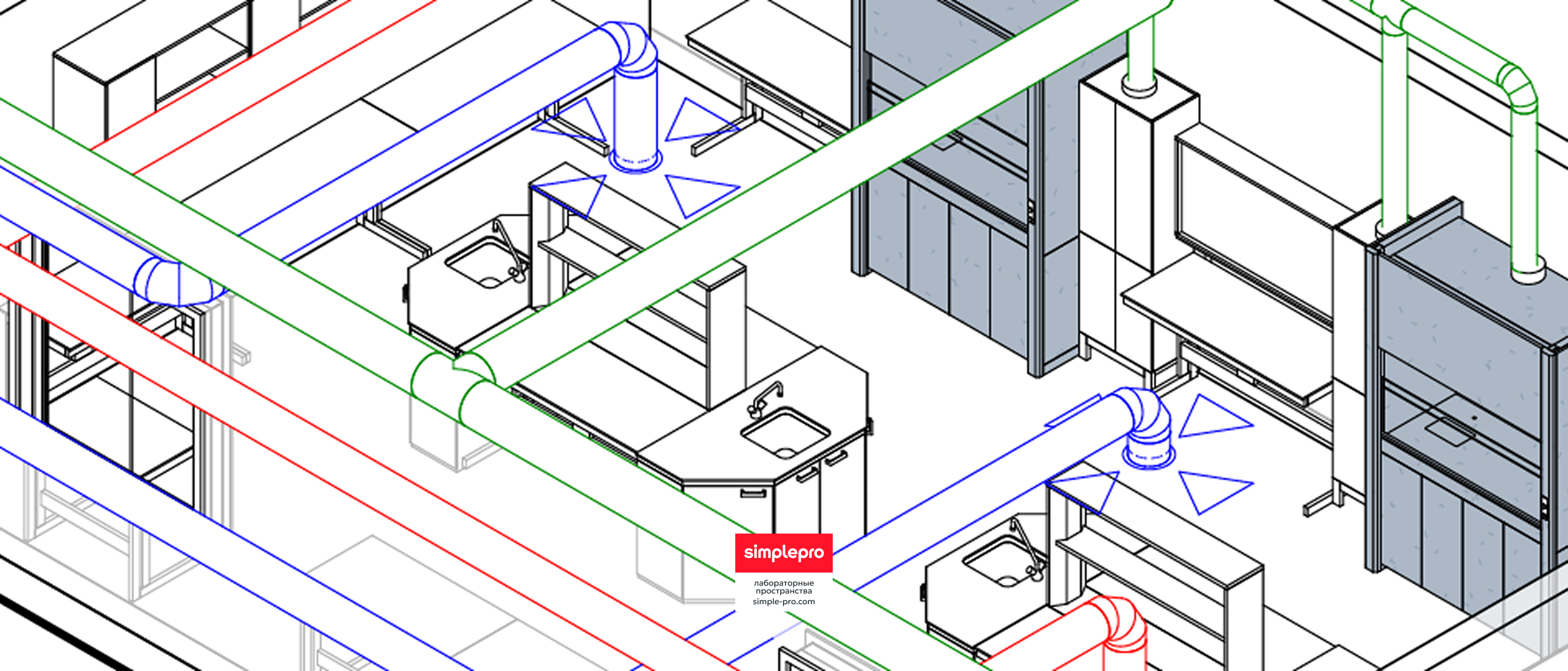

• BIM-проект будущей лаборатории
• Дизайн-проект будущей лаборатории

Вся мебель изготавливается на собственном заводе в Санкт-Петербурге, сроки — от 15 рабочих дней. Для консультации направьте план помещения на info@simple-pro.com или позвоните по телефону 8 (800) 222-32-97.
